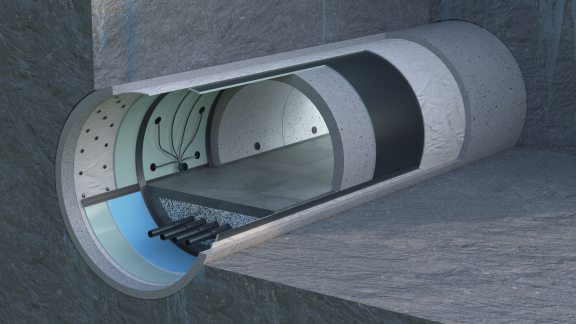

Enkelt/Dobbelt Barrieresystem - Tunnel

Single Barrieresystem er for hydrostatiske vanntrykksforhold inkludert rom og injeksjonsmuligheter. Double Barrieresystem er også designet for å tåle hydrostatisk vanntrykk og kombinerer et test- og injeksjonssystem.

Systemet består av to tunnelmembranlag:

Det første laget er hovedmembranen, maksimalt 4 mm tykk. Andre lag, en 2mm membran legges på toppen av det første laget. For å oppnå vakuum mellom de to lagene, leveres den andre lagmembranen med en preget overflate i kontakt med det første laget.

Eksempler på applikasjoner:

Veitunneler
Jernbanetunneler
Sjakt
Trykkgallerier

arrow_downward

Systembeskrivelse:

Protan Disc
Protan Protect (Beskyttelsesark)
Protan Waterbar
Protan Inject (Injeksjonsslange)
In-Situ betong
Protan InfraPlan Tunnel Membran
Protan Geo (Geotekstil)
Sprøytebetong

Protan anbefaler å bruke InfraPlan P32+ for Single Barriersystem for hydrostatisk trykk. For Double Barriersystem anbefaler Protan å bruke InfraPlan P32+ på det første laget og en preget InfraPlan P20 som et andre lag.

Protan InfraPlan P32+

Protan InfraPlan P32+ er en 3,2mm tykk homogen, fleksibel vanntettingsmembran av myk PVC. Dette produktet er svart med et lyst signalsjikt.

Protan InfraPlan P20

Protan InfraPlan P20 er en 2mm tykk homogen, fleksibel vanntettingsmembran av myk PVC. Dette produktet er svart med et lyst signalsjikt.

Protan InfraPlan Systemer

Umbrella Draining System - Tunnel

For delvis vanntetting er den vanligste tunnelapplikasjonen Umbrella/Drainage System. Dette systemet er spesielt designet for tunneler med dryppende vannforhold.

Enkelt/Dobbelt Barrieresystem - Tunnel

Enkelt barrieresystem er for hydrostatiske vanntrykksforhold, inkludert rom og injeksjonsmuligheter. Double Barrier System er også designet for å tåle hydrostatisk vanntrykk og kombinerer et test- og injeksjonssystem.

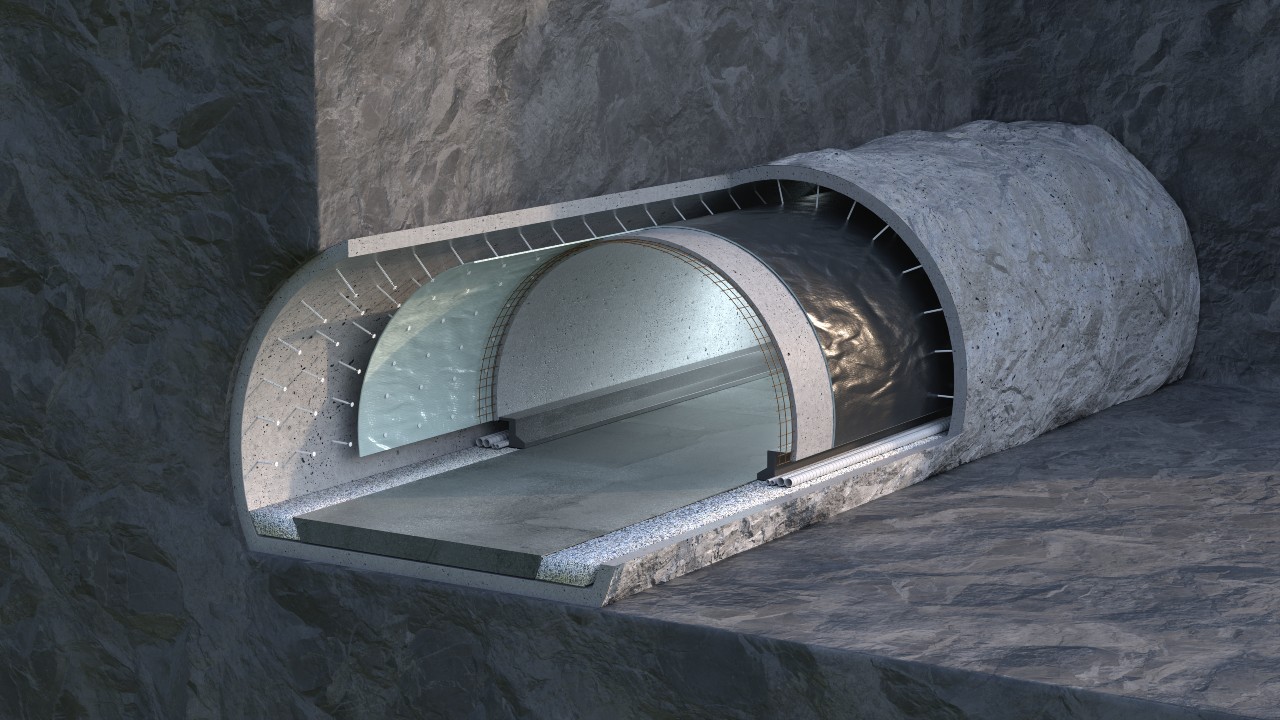

Tunnel Lining Type III - Tunnel

For tunneler med dryppende vannforhold anbefaler Vegvesenet å bruke Type lll membran, en forsterket membran som skal gi styrke og stabilitet.

InfraPlan - Andre Systemer

I tillegg til tunneler, leverer Protan fullstendige vanntettingssystemer for et bredt spekter av bruksområder for underjordiske strukturer: Cut and Cover paraply- og barrieresystemer, tverrganger, portaler og kulverter.
